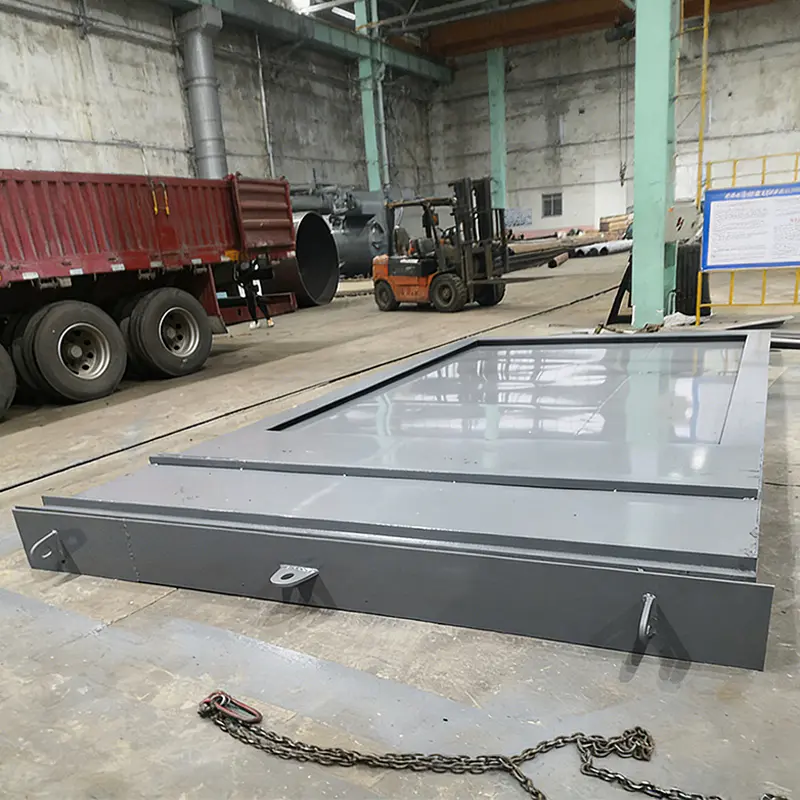

কোক ওভেন ফ্লুয়ের জন্য ট্রিপল ইন্টারলিঙ্কড কুইক-অ্যাক্টিং গেট ভালভ বিশেষভাবে কোক ওভেন ফ্লু গ্যাস সিস্টেমের নিরাপদ এবং দক্ষ অপারেশনের জন্য ডিজাইন করা হয়েছে। মিলিসেকেন্ড-স্তরের প্রতিক্রিয়া এবং বহু-স্তরযুক্ত সংযোগ নিয়ন্ত্রণের সাথে, এটি একটি স্থিতিশীল এবং নিয়ন্ত্রণযোগ্য কোকিং উত্পাদন প্রক্রিয়া নিশ্চিত করে, ধীরগতির ভালভ খোলার এবং বন্ধ হওয়ার এবং ভুল অপারেশনের সংবেদনশীলতার সমস্যাগুলির সমাধান করে৷
শিল্প বয়লারের আবরণের নীচে একটি পুডল খুব কমই কেবল একটি নদীর গভীরতানির্ণয় সমস্যা। একটি 60 t/h কোক ওভেন ফ্লু গ্যাস ওয়েস্ট হিট বয়লারে, একটি কেসিং সিম বরাবর জল প্রদর্শিত হয় যা সাধারণত তিনটি জিনিসের মধ্যে একটিকে নির্দেশ করে: একটি ব্যর্থ টিউব-টু-টিউবশিট ওয়েল্ড, একটি পাতলা ইকোনোমাইজার টিউব, বা এ...
Read Moreবয়লার সেফটি রিলিফ ভালভ লিকিং: বিশদ বিবরণের আগে সংক্ষিপ্ত উত্তর যদি একটি বয়লার নিরাপত্তা ত্রাণ ভালভ লিক হয়, তাহলে এটিকে চাপের সীমানার ত্রুটি হিসাবে বিবেচনা করুন, গৃহস্থালির উপদ্রব হিসাবে নয়। ভালভ হল শেষ যান্ত্রিক বাধা একটি চাপযুক্ত ড্রাম এবং একটি অতিরিক্ত চাপ ইভেন্টের মধ্যে দাঁড়িয়ে ...
Read Moreকেন একটি বয়লার পিআরভি লিক হয়: প্রথম উপসংহার ভোর তিনটায়, একটি উষ্ণ জলাশয় মেঝে জুড়ে একটি বয়লারের নীচে ছড়িয়ে পড়ে যা আগের দিন পুরোপুরি চলছিল। স্বাভাবিক প্রতিক্রিয়া হল ভালভ ব্যর্থ হয়েছে বলে ধরে নেওয়া এবং প্রতিস্থাপনের আদেশ দেওয়া। যে প্রতিক্রিয়া সাধারণত ভুল হয়. একটি বয়লার PRV ল...
Read Moreএকটি দ্রুত-অভিনয় গেট ভালভ কি এবং এটি কিভাবে কাজ করে? A দ্রুত-অভিনয় গেট ভালভ মিলিসেকেন্ডের মধ্যে একটি প্রবাহ পথ খোলা বা বন্ধ করার জন্য ডিজাইন করা একটি শিল্প নিরাপত্তা এবং প্রক্রিয়া নিয়ন্ত্রণ ডিভাইস। স্ট্যান্ডার্ড গেট ভালভের বিপরীতে একাধিক বাঁক প্রয়োজন দ্রুত গেট ভালভ বায়ুসংক্রান্ত, জলবাহী, বা বৈদ্যুতিক অ্যাকুয়েটর ব্যবহার করে এক সেকেন্ডের মধ্যে সম্পূর্ণ ভ্রমণের জন্য একটি উদ্ভট সংযোগ ব্যবস্থার সাথে মিলিত। সবচেয়ে উন্নত কনফিগারেশন হল ট্রিপল ইন্টারলিঙ্কড গেট ভালভ , যা ব্যর্থ-নিরাপদ অপারেশনের জন্য যান্ত্রিক সংযোগ, বৈদ্যুতিক আন্তঃলক, এবং PLC প্রতিক্রিয়া সংহত করে। কোক ওভেন ফ্লু অ্যাপ্লিকেশনের জন্য, চীন দ্রুত অভিনয় গেট ভালভ থেকে জিয়াংসু শাইনং কেমিক্যাল ইকুইপমেন্ট কোং, লি. খোলার এবং বন্ধ করার সময় কঠোরভাবে প্রদান করে 1 সেকেন্ড , 3-5 সেকেন্ডের প্রচলিত ভালভ রেসপন্স অনেক বেশি। চায়না ফ্লু গ্যাস রিকভারি ইউনিট প্রস্তুতকারক এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেম কোম্পানি হিসাবে, জিয়াংসু শাইনং কেমিক্যাল ইকুইপমেন্ট কোং, লিমিটেড, 2005 সালে প্রতিষ্ঠিত, কোম্পানিটি গবেষণা ও উন্নয়ন এবং ফ্লু গ্যাস বর্জ্য তাপ পুনরুদ্ধার সিস্টেম এবং রাসায়নিক সরঞ্জাম তৈরিতে বিশেষীকরণ করে, যার মধ্যে বিস্তৃত ইন-হাউস স্প্যানিং পাইপ থেকে ক্যাপজেল ডেভেলপমেন্ট। চাপ জাহাজ নির্মাণ। আমাদের পণ্যগুলি কয়লা রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং সিন্থেটিক অ্যামোনিয়া শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং বিদেশের বাজারে রপ্তানি করা হয়েছে। ডেডিকেটেড হিসেবে দ্রুত-অভিনয় গেট ভালভ প্রস্তুতকারক , জিয়াংসু শিনেং এর বিকাশ করেছে কোক ওভেন ফ্লুয়ের জন্য ট্রিপল ইন্টারলিঙ্কড দ্রুত-অভিনয় গেট ভালভ বিশেষ করে উচ্চ-তাপমাত্রা (800-1200°C) এবং কঠোর ধাতুবিদ্যার পরিবেশের জন্য।
গ্লোবাল কোক ওভেন ইন্ডাস্ট্রি রিপোর্ট করে যে জরুরী প্রতিক্রিয়া ব্যর্থতা অপরিকল্পিত বন্ধের 32% জন্য দায়ী। একটি মিলিসেকেন্ড-স্তর শিল্প গেট ভালভ ঐতিহ্যগত ভালভের তুলনায় 5 এর একটি ফ্যাক্টর দ্বারা ঝুঁকি এক্সপোজার হ্রাস করে। এই নিবন্ধটি কাজের নীতি, কর্মক্ষমতা ডেটা এবং এর শিল্প সুবিধাগুলি ব্যাখ্যা করে দ্রুত-অভিনয় গেট ভালভ .
দ দ্রুত-অভিনয় গেট ভালভ একটি উদ্ভট সুইং নীতি প্রয়োগ করে: গেট প্লেটটি প্রবাহের দিকে লম্বভাবে চলে যায় কিন্তু টর্ককে প্রশস্ত করতে একটি লিভার-আর্ম অ্যাকচুয়েটর ব্যবহার করে, ফুল-স্ট্রোকের সময় হ্রাস করে। মধ্যে ট্রিপল ইন্টারলিঙ্কড গেট ভালভ নকশা, তিনটি স্বাধীন নিয়ন্ত্রণ স্তর একযোগে কাজ করে: (1) যান্ত্রিক সংযোগ - একটি সরাসরি রড সংযোগ নিশ্চিত করে যে গেটটি শারীরিকভাবে 0.8 সেকেন্ডের মধ্যে শেষ-স্টপে পৌঁছে যায়; (2) বৈদ্যুতিক ইন্টারলক - অস্বাভাবিক টর্কের উপর অ্যাকচুয়েটর পাওয়ার বন্ধ করে দেয়; (৩) PLC সংকেত প্রতিক্রিয়া - ডিসিএস সিস্টেমে রিয়েল-টাইম ভালভ অবস্থান পাঠায়, গ্যাস সংগ্রহ এবং পরিশোধন ইউনিটগুলির সাথে সমন্বিত পদক্ষেপ সক্ষম করে। একটি জন্য কোক ওভেনের গেট ভালভ DN600 (24 ইঞ্চি) এ রেট করা হয়েছে, সাধারণ অ্যাকচুয়েশন সময় হল 0.6-0.9 সেকেন্ড, সিলিং চাপ 0.25 MPa এ পৌঁছায় এবং ফুটো হওয়ার হার নামমাত্র ক্ষমতার 0.5% এর নিচে। দ চায়না ট্রিপল ইন্টারলিঙ্কড গেট ভালভ থেকে Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
কোক ওভেন ফ্লু সিস্টেমে ইনস্টল করা হলে, ভালভ প্রেসার ট্রান্সমিটার বা গ্যাস ডিটেক্টর থেকে একটি "ক্লোজ" কমান্ড পায়। পিএলসি একই সাথে অ্যাকচুয়েটরকে ট্রিগার করে এবং আপস্ট্রিম ব্লোয়ার এবং ডাউনস্ট্রিম স্ক্রাবারগুলিতে সংকেত পাঠায়, একটি সমন্বিত সুরক্ষা শাটডাউন তৈরি করে। শানক্সিতে একটি 2024 ইনস্টলেশন থেকে ফিল্ড ডেটা দেখায় যে দ্রুত গেট ভালভ 0.72 সেকেন্ডের মধ্যে হঠাৎ চাপ বৃদ্ধির (-2 kPa থেকে 8 kPa পর্যন্ত) প্রতিক্রিয়া জানায়, ফ্লু গ্যাস ব্যাকফ্লো প্রতিরোধ করে এবং ব্যাটারিকে তাপীয় শক থেকে রক্ষা করে।
দ table below compares key metrics between a standard industrial gate valve and a ট্রিপল ইন্টারলিঙ্কড গেট ভালভ কোক ওভেন ফ্লু অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। API 600 এবং JB/T 6900 স্ট্যান্ডার্ডের উপর ভিত্তি করে ডেটা।
| প্যারামিটার | প্রচলিত গেট ভালভ | ট্রিপল ইন্টারলিঙ্কড কুইক-অ্যাক্টিং ভালভ |
|---|---|---|
| অ্যাকচুয়েশন সময় (সম্পূর্ণ স্ট্রোক) | 3 - 8 সেকেন্ড | 0.5 - 0.95 সেকেন্ড |
| সিলিং ফুটো হার (%) | 1.5 - 2.5% | ≤ ০.৫% |
| সর্বোচ্চ তাপমাত্রা প্রতিরোধের | ≤ 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| অপ্রয়োজনীয়তা নিয়ন্ত্রণ করুন | একক (ম্যানুয়াল/ইলেকট্রিক) | ট্রিপল ইন্টারলক পিএলসি প্রতিক্রিয়া |
অনুভূমিক বার বিশ্লেষণ: দ chart highlights the dramatic reduction in actuation time achieved by the দ্রুত-অভিনয় গেট ভালভ প্রচলিত শিল্প গেট ভালভ তুলনায়. মাল্টি-টার্ন হ্যান্ডহুইল বা ধীর বৈদ্যুতিক অ্যাকুয়েটরগুলির কারণে প্রথাগত ভালভগুলির সম্পূর্ণ স্ট্রোকের জন্য 3 থেকে 8 সেকেন্ডের প্রয়োজন হয়। বিপরীতে, ট্রিপল ইন্টারলিঙ্কড গেট ভালভ থেকে Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the দ্রুত গেট ভালভ রিলিজ 80 m³ এর নিচে সীমাবদ্ধ। এই পারফরম্যান্স তাই ধাতুবিদ্যা গেট ভালভ স্পেসিফিকেশন এখন নতুন কোক ওভেন প্রকল্পের জন্য সাব-সেকেন্ড অ্যাকচুয়েশন বাধ্যতামূলক করে।
জন্য উচ্চ তাপমাত্রা গেট ভালভ অ্যাপ্লিকেশন যেমন কোক ওভেন ফ্লু গ্যাস (800-1200°C), সিলিং অখণ্ডতা তাপমাত্রার সাথে হ্রাস পায় যদি অনুপযুক্ত উপকরণ ব্যবহার করা হয়। নীচের লাইন চার্ট দুটি উপাদানের জন্য ফুটো হারের বিবর্তনকে চিত্রিত করে: স্ট্যান্ডার্ড ঢালাই লোহা বনাম ZG35Cr24Ni7SiN খাদ দ্বারা ব্যবহৃত চীন দ্রুত অভিনয় গেট ভালভ manufacturer জিয়াংসু শিনেং।
লাইন গ্রাফ ব্যাখ্যা: দ chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s ট্রিপল ইন্টারলিঙ্কড গেট ভালভ উচ্চ ক্রোমিয়াম এবং নিকেল সামগ্রীর (24% Cr, 7% Ni) জন্য ধন্যবাদ 1200°C তাপমাত্রায়ও 0.8% এর নিচে ফুটো রাখে যা একটি স্থিতিশীল অক্সাইড স্তর গঠন করে। একটি 100,000 m³/h কোক ওভেন ফ্লুয়ের জন্য, 2.2% থেকে 0.5% পর্যন্ত ফুটো কমানো ক্ষতিকারক গ্যাসের 1,360 m³/ঘন্টা নিঃসরণকে বাধা দেয়, পরিবেশগত নির্গমন সীমা (<50 mg/Nm³) মেনে চলা নিশ্চিত করে। এই তোলে কোক ওভেনের গেট ভালভ আধুনিক ইন্টিগ্রেটেড স্টিল প্ল্যান্টের জন্য পছন্দের পছন্দ।
দ শিল্প গেট ভালভ এর দ্রুত-অভিনয় বৈকল্পিক ভারী শিল্প জুড়ে গুরুত্বপূর্ণ ভূমিকা পালন করে। কলামের চার্টটি সাধারণ স্থাপনার শতাংশ দেখায় দ্রুত গেট ভালভ বিভিন্ন প্রক্রিয়া বিভাগে ইউনিট (জিয়াংসু শাইনং ডেলিভারি 2020-2025 এর উপর ভিত্তি করে)।
কলাম চার্ট অন্তর্দৃষ্টি: দ ট্রিপল ইন্টারলিঙ্কড গেট ভালভ কোক ওভেন ব্যাটারির (47% ইন্সটলেশন) এর বৃহত্তম বাজার খুঁজে পায় যেখানে বিপরীত চক্রের সময় নিরাপত্তার জন্য সাব-সেকেন্ড প্রতিক্রিয়া বাধ্যতামূলক (প্রতি 20-30 মিনিটে)। বিদ্যুৎ কেন্দ্র (23%) ব্যবহার করে দ্রুত-অভিনয় গেট ভালভs ফ্লু গ্যাস বাইপাস এবং বয়লার আইসোলেশনের জন্য। রাসায়নিক উদ্ভিদ (18%) উচ্চ-তাপমাত্রার চুল্লির ভেন্টগুলিতে এই ভালভগুলিকে নিয়োগ করে। সাধারণ ধাতুবিদ্যা (12%) sintering এবং pelletizing উদ্ভিদ অন্তর্ভুক্ত। একটি সাধারণ 4.3-মিটার কোক ওভেন ব্যাটারির জন্য 55টি ফ্লুসহ, প্রচলিত ভালভের পরিবর্তে চীন দ্রুত অভিনয় গেট ভালভ বার্ষিক গ্যাস লিকেজ 6.2 মিলিয়ন ঘনমিটার হ্রাস করে, সরাসরি উদ্বায়ী জৈব যৌগ নির্গমন কমায়। ডেডিকেটেড হিসেবে শিল্প গেট ভালভ manufacturer , জিয়াংসু শাইনং 2018 সাল থেকে 380টির বেশি ট্রিপল ইন্টারলিঙ্কড ইউনিট সরবরাহ করেছে, জরুরী শাটডাউনে শূন্য ক্ষেত্রের ব্যর্থতা সহ।
স্ট্যান্ডার্ড প্রক্রিয়া ভালভ তুলনায়, দ্রুত-অভিনয় গেট ভালভ ট্রিপল ইন্টারলক সহ উচ্চতর নিরাপত্তা এবং কর্মক্ষম নির্ভরযোগ্যতা প্রদান করে। রাডার চার্ট জিয়াংসু শাইনং এর জন্য পাঁচটি বৈশিষ্ট্য মূল্যায়ন করে কোক ওভেনের গেট ভালভ নকশা
রাডার চার্ট মূল্যায়ন: দ blue polygon (triple interlinked দ্রুত গেট ভালভ ) সমস্ত সমালোচনামূলক মেট্রিক্স জুড়ে উল্লেখযোগ্যভাবে বেশি স্কোর। মিলিসেকেন্ড অ্যাকচুয়েশনের কারণে প্রতিক্রিয়ার গতি 9.5/10 অর্জন করে। অপ্রয়োজনীয়তা এবং নিরাপত্তা (10/10) তুলনাহীন - ট্রিপল ইন্টারলক (যান্ত্রিক বৈদ্যুতিক PLC) একক-পয়েন্ট ব্যর্থতা প্রতিরোধ করে। উচ্চ-তাপমাত্রার স্থায়িত্ব 9/10 পর্যন্ত পৌঁছেছে ZG35Cr24Ni7SiN খাদ এবং শক্ত মুখের সিলিং পৃষ্ঠের জন্য ধন্যবাদ। ফুটো নিয়ন্ত্রণ ≤0.5% ফুটো হার সহ 8.5/10 রেট করা হয়েছে। রক্ষণাবেক্ষণের সহজতাও উন্নত হয়েছে (7.5/10) কারণ উদ্ভট নকশা অপারেটিং টর্ককে হ্রাস করে এবং ভালভের শরীরে জটিল অভ্যন্তরীণ গহ্বর নেই। বিপরীতে, প্রচলিত গেট ভালভ (লাল ড্যাশড) প্রতিক্রিয়া গতিতে কম স্কোর দেখায় (2/10) এবং নিরাপত্তা রিডানডেন্সি (3/10)। একটি জন্য ভারী দায়িত্ব গেট ভালভ কোক ওভেন রিভার্সিং সিস্টেমে প্রয়োগ, ট্রিপল ইন্টারলিঙ্কড ডিজাইন অপারেটরের হস্তক্ষেপ 70% কমিয়ে দেয় এবং ভুল অপারেশন দূর্ঘটনা দূর করে। এই কারণেই জিয়াংসু শাইনং এর ধাতুবিদ্যা গেট ভালভ manufacturer শংসাপত্র প্রধান ইস্পাত গ্রুপ দ্বারা স্বীকৃত হয়.
একটি নেতৃস্থানীয় হিসাবে দ্রুত-অভিনয় গেট ভালভ প্রস্তুতকারক এবং ট্রিপল ইন্টারলিঙ্কড গেট ভালভ supplier , জিয়াংসু শাইনং উচ্চ-তাপমাত্রা এবং উচ্চ-চক্র অ্যাপ্লিকেশনের জন্য কাস্টম সমাধান প্রদান করে। আমাদের ভালভগুলি ISO 9001, API 600, এবং JB/T 6900 এর অধীনে প্রত্যয়িত। আদর্শ জীবনকাল কর্মক্ষমতা হ্রাস ছাড়াই 50,000 চক্র অতিক্রম করে।
জন্য sizes DN300 to DN800 (12-32 inches), the দ্রুত-অভিনয় গেট ভালভ মধ্যে সম্পূর্ণ স্ট্রোক অর্জন 0.5 থেকে 0.95 সেকেন্ড . জিয়াংসু শিনেং এর ট্রিপল ইন্টারলিঙ্কড গেট ভালভ কোক ওভেনের জন্য ফ্লু একটি বায়ুসংক্রান্ত স্প্রিং-রিটার্ন অ্যাকচুয়েটর ব্যবহার করে 0.62 সেকেন্ডের মতো কম পৌঁছাতে পারে। এটি স্ট্যান্ডার্ড বৈদ্যুতিক গেট ভালভ (3-8 সেকেন্ড) থেকে উল্লেখযোগ্যভাবে দ্রুত।
হ্যাঁ। দ শিল্প গেট ভালভ নকশা একটি ম্যানুয়াল ওভাররাইড হ্যান্ডহুইল অন্তর্ভুক্ত. শক্তি বা বায়ুসংক্রান্ত ব্যর্থতার ক্ষেত্রে, একজন অপারেটর 5-10 সেকেন্ডের মধ্যে ভালভটি বন্ধ করতে পারে (আকারের উপর নির্ভর করে)। যাইহোক, ট্রিপল ইন্টারলক সিস্টেম 99.9% নির্ভরযোগ্যতা প্রমাণ করেছে, যার ফলে ম্যানুয়াল ব্যবহার বিরল।
পর্যায়ক্রমিক রক্ষণাবেক্ষণ (প্রতি 6-12 মাস) এর মধ্যে রয়েছে সিলিং পৃষ্ঠের পরিধান পরীক্ষা করা, স্টেম থ্রেড লুব্রিকেটিং এবং অ্যাকচুয়েটর প্রতিক্রিয়া সময় পরীক্ষা করা। হার্ডফেসড অ্যালয় ওভারলে 1000°C ফ্লু গ্যাসে সংস্কার ছাড়াই 3 বছর পর্যন্ত একটানা অপারেশন নিশ্চিত করে। হিসাবে ক ধাতুবিদ্যা গেট ভালভ manufacturer , জিয়াংসু শাইনং জটিল ইনস্টলেশনের জন্য দূরবর্তী ডায়াগনস্টিক এবং অন-সাইট পরিষেবা প্রদান করে।
জন্য further technical specifications or a customized কাস্টম গেট ভালভ সরবরাহকারী আপনার কোক ওভেন বা শিল্প প্রক্রিয়ার জন্য সমাধান, জিয়াংসু শাইনং রাসায়নিক সরঞ্জাম কোং লিমিটেডের সাথে যোগাযোগ করুন।
