শেল এবং টিউব হিট এক্সচেঞ্জার একটি সাধারণ এবং সর্বজনীন শিল্প তাপ এক্সচেঞ্জার। এর মূল কাঠামোটি একটি বড় শেল (শেল সাইড) নিয়ে গঠিত যেটিতে টিউব বান্ডিল এবং শেলের মধ্যে আবদ্ধ অসংখ্য পাইপ (টিউব সাইড) থাকে। বিভিন্ন তাপমাত্রায় দুটি তরল যথাক্রমে শেলের পাশে এবং টিউবের দিকে প্রবাহিত হয়, তাপ, শীতল বা ঘনীকরণের উদ্দেশ্য অর্জনের জন্য ধাতব টিউবের দেয়ালের মাধ্যমে দক্ষতার সাথে তাপ বিনিময় করে।
শিল্প বয়লারের আবরণের নীচে একটি পুডল খুব কমই কেবল একটি নদীর গভীরতানির্ণয় সমস্যা। একটি 60 t/h কোক ওভেন ফ্লু গ্যাস ওয়েস্ট হিট বয়লারে, একটি কেসিং সিম বরাবর জল প্রদর্শিত হয় যা সাধারণত তিনটি জিনিসের মধ্যে একটিকে নির্দেশ করে: একটি ব্যর্থ টিউব-টু-টিউবশিট ওয়েল্ড, একটি পাতলা ইকোনোমাইজার টিউব, বা এ...
Read Moreবয়লার সেফটি রিলিফ ভালভ লিকিং: বিশদ বিবরণের আগে সংক্ষিপ্ত উত্তর যদি একটি বয়লার নিরাপত্তা ত্রাণ ভালভ লিক হয়, তাহলে এটিকে চাপের সীমানার ত্রুটি হিসাবে বিবেচনা করুন, গৃহস্থালির উপদ্রব হিসাবে নয়। ভালভ হল শেষ যান্ত্রিক বাধা একটি চাপযুক্ত ড্রাম এবং একটি অতিরিক্ত চাপ ইভেন্টের মধ্যে দাঁড়িয়ে ...
Read Moreকেন একটি বয়লার পিআরভি লিক হয়: প্রথম উপসংহার ভোর তিনটায়, একটি উষ্ণ জলাশয় মেঝে জুড়ে একটি বয়লারের নীচে ছড়িয়ে পড়ে যা আগের দিন পুরোপুরি চলছিল। স্বাভাবিক প্রতিক্রিয়া হল ভালভ ব্যর্থ হয়েছে বলে ধরে নেওয়া এবং প্রতিস্থাপনের আদেশ দেওয়া। যে প্রতিক্রিয়া সাধারণত ভুল হয়. একটি বয়লার PRV ল...
Read Moreএকটি কি শেল এবং টিউব তাপ এক্সচেঞ্জার এবং এটা কিভাবে কাজ করে? A শেল এবং টিউব তাপ এক্সচেঞ্জার একটি বহুল ব্যবহৃত তাপীয় যন্ত্র যা একটি নলাকার চাপের জাহাজ (শেল) যার মধ্যে একটি বান্ডিল টিউব থাকে। একটি তরল টিউবগুলির ভিতরে (টিউব সাইড) প্রবাহিত হয়, যখন আরেকটি তরল শেলের (শেলের পাশে) টিউবের চারপাশে প্রবাহিত হয়। টিউবের দেয়াল জুড়ে তাপ স্থানান্তর, দক্ষ গরম, শীতল, বা ঘনীকরণ সক্ষম করে। বিশ্বস্ত হিসেবে শিল্প তাপ এক্সচেঞ্জার সরবরাহকারী , জিয়াংসু শাইনং কেমিক্যাল ইকুইপমেন্ট কোং, লি. উচ্চ-কর্মক্ষমতা ডিজাইন প্রদান করে। চায়না ফ্লু গ্যাস রিকভারি ইউনিট প্রস্তুতকারক এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেম কোম্পানি হিসাবে, জিয়াংসু শাইনং কেমিক্যাল ইকুইপমেন্ট কোং, লিমিটেড, 2005 সালে প্রতিষ্ঠিত, কোম্পানিটি গবেষণা ও উন্নয়ন এবং ফ্লু গ্যাস বর্জ্য তাপ পুনরুদ্ধার সিস্টেম এবং রাসায়নিক সরঞ্জাম তৈরিতে বিশেষীকরণ করে, যার মধ্যে বিস্তৃত ইন-হাউস স্প্যানিং পাইপ থেকে ক্যাপজেল ডেভেলপমেন্ট। চাপ জাহাজ নির্মাণ। আমাদের পণ্যগুলি কয়লা রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং সিন্থেটিক অ্যামোনিয়া শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং বিদেশের বাজারে রপ্তানি করা হয়েছে। আমাদের চায়না টিউব হিট এক্সচেঞ্জার সমাধান কাস্টমাইজড থার্মাল ডিজাইনের সাথে শক্তিশালী নির্মাণকে একত্রিত করে।
সাধারণত, ক শেল এবং টিউব হিট এক্সচেঞ্জার নির্মাতারা ডিজাইন থেকে সামগ্রিক তাপ স্থানান্তর সহগ অফার করে 150 থেকে 1200 W/m²·K তরল বৈশিষ্ট্য এবং প্রবাহ বিন্যাসের উপর নির্ভর করে। বিশ্বব্যাপী শিল্প তাপ বিনিময় শুল্কের 65% এরও বেশি (পরিশোধন, পেট্রোকেমিক্যাল, পাওয়ার) এই প্রযুক্তির উপর নির্ভর করে (TEMA মান, 2024)।
দ শেল টাইপ হিট এক্সচেঞ্জার তাপমাত্রা গ্রেডিয়েন্ট-চালিত পরিবাহী এবং পরিচলনের উপর ভিত্তি করে কাজ করে। গরম তরল (হয় শেল-সাইড বা টিউব-সাইড) তাপ শক্তি নির্গত করে, যা টিউবের প্রাচীরের বেধ (সাধারণত 1.2-3.5 মিমি) অতিক্রম করে এবং ঠান্ডা তরল দ্বারা শোষিত হয়। শেলের অভ্যন্তরে বিভ্রান্তিগুলি টিউব বান্ডিল জুড়ে শেল-সাইড তরলকে একাধিকবার নির্দেশ করে, যার ফলে অশান্তি এবং তাপ স্থানান্তর সহগ বৃদ্ধি পায় 40-60% একটি স্ট্রেইট-থ্রু ডিজাইনের তুলনায়। একটি স্থির-টিউবশীট টিউব শীট তাপ এক্সচেঞ্জার সাধারণত অ-ক্ষয়কারী পরিচ্ছন্ন পরিষেবার জন্য ব্যবহৃত হয়, যখন ভাসমান-হেড বা ইউ-টিউব ডিজাইন তাপীয় সম্প্রসারণকে মিটমাট করে। একটি সাধারণ তেল কুলার প্রয়োগের জন্য (টিউব সাইড: 85°সে তেল; শেল সাইড: 30°C কুলিং ওয়াটার), একটি ভালভাবে ডিজাইন করা চায়না শেল এবং টিউব হিট এক্সচেঞ্জার 0.85 এর উপরে একটি লগ গড় তাপমাত্রা পার্থক্য (LMTD) সংশোধন ফ্যাক্টর অর্জন করে, এবং আউটলেট তেলের তাপমাত্রা তেলের হারের 1.5 গুণ জল প্রবাহের হার সহ 42°C এ হ্রাস পায়।
A নল তাপ এক্সচেঞ্জার নির্মাতারা জিয়াংসু শাইনং যেমন তাপ স্থানান্তর এবং চাপ হ্রাসের ভারসাম্য বজায় রাখতে ব্যাফেল স্পেসিং (শেল আইডির 0.2 থেকে 0.5) এবং টিউব পিচ (1.25–1.5 × টিউব ওডি) অপ্টিমাইজ করে। ইন্ডাস্ট্রি ডেটা (টিউবুলার এক্সচেঞ্জার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন থেকে) নির্দেশ করে যে 2-পাস শেল এবং 4-পাস টিউব ব্যবস্থার জন্য, তরল-তরল শুল্কের জন্য সামগ্রিক কার্যকারিতা 75-85% এ পৌঁছাতে পারে।
দ following table lists key design parameters used by শেল এবং টিউব তাপ এক্সচেঞ্জার supplier রাসায়নিক এবং শক্তি অ্যাপ্লিকেশনের জন্য জিয়াংসু শাইনং। এই মানগুলি TEMA এবং ASME সেকশন VIII নির্দেশিকা অনুসরণ করে৷
| প্যারামিটার | সাধারণ পরিসর | ইউনিট |
|---|---|---|
| শেল ব্যাস | 150 - 2500 | মিমি |
| টিউবের দৈর্ঘ্য | 1.5 - 9.0 | m |
| টিউব OD (সাধারণ) | 15.9, 19.05, 25.4 | মিমি |
| সর্বোচ্চ নকশা চাপ | 0.5 - 10.0 | এমপিএ |
| ডিজাইন তাপমাত্রা | -30 থেকে 550 | °C |
অনুভূমিক বার চার্ট বিশ্লেষণ: দ chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed শেল এবং টিউব তাপ এক্সচেঞ্জার . জল থেকে জলের শুল্কের জন্য, U সাধারণত 850-1200 W/m²·K রেঞ্জ হয়, এই ধরনের এক্সচেঞ্জারগুলিকে কমপ্যাক্ট করে। ফেজ-পরিবর্তন বর্ধিতকরণের কারণে জলের বিপরীতে বাষ্প ঘনীভূতকরণের ফলে খুব বেশি U (1000-1500) পাওয়া যায়। তরল থেকে তরল প্রয়োগ যেমন তেল শীতল (তেল-জল) মাঝারি U 150-400 দেখায়; তাই আরো পৃষ্ঠ এলাকা প্রয়োজন. গ্যাসীয় পরিষেবাগুলি সর্বনিম্ন U (30-100) অর্জন করে, বৃহত্তর ইউনিটগুলির দাবি করে। পেশাদার হিসেবে শিল্প তাপ এক্সচেঞ্জার সরবরাহকারী , জিয়াংসু শাইনং ব্যাফেল ডিজাইন এবং টিউব-সাইড পাসগুলিকে অপ্টিমাইজ করে U মানগুলিকে প্রতিটি বিভাগের জন্য উচ্চ প্রান্তের দিকে ঠেলে দেয়৷ একটি পেট্রোকেমিক্যাল প্ল্যান্টের জন্য 80,000 কেজি/ঘণ্টা অপরিশোধিত তেল প্রক্রিয়াজাত করে, U 250 থেকে 320 W/m²·K বাড়ালে প্রয়োজনীয় ক্ষেত্রফল 22% কমে যায়, উপাদান খরচ এবং পদচিহ্ন সাশ্রয় হয়।
A নল তাপ এক্সচেঞ্জার নির্মাতারা সাধারণত কাউন্টারফ্লো ব্যবস্থার সুপারিশ করে কারণ এটি আরও অভিন্ন তাপমাত্রার পার্থক্য প্রদান করে। নীচের লাইন চার্টটি একটি সাধারণ পাল্টা প্রবাহের জন্য তাপমাত্রা বনাম দৈর্ঘ্য দেখায় শেল এবং টিউব হিট এক্সচেঞ্জার নির্মাতারা ডিজাইন (গরম তরল: 180°C থেকে 85°C, ঠান্ডা তরল: 30°C থেকে 120°C)।
লাইন গ্রাফ ব্যাখ্যা: একটি পাল্টা প্রবাহ মধ্যে শেল টাইপ হিট এক্সচেঞ্জার , গরম তরল 180°C এ প্রবেশ করে এবং 85°C তাপমাত্রায় প্রস্থান করে যখন ঠান্ডা তরল 30°C থেকে 120°C পর্যন্ত উষ্ণ হয়। তাপমাত্রা বক্ররেখাগুলি দৈর্ঘ্য জুড়ে একটি প্রায় স্থির চালিকা শক্তি ΔT বজায় রাখে, প্রায় 46°C এর একটি লগ গড় তাপমাত্রা পার্থক্য (LMTD) প্রদান করে। সমান্তরাল প্রবাহের জন্য, LMTD হবে মাত্র 31°C, একই শুল্কের জন্য 48% বেশি তাপ স্থানান্তর এলাকা প্রয়োজন। সেজন্য শেল এবং টিউব তাপ এক্সচেঞ্জার supplier Jiangsu Shineng সবসময় কাউন্টারফ্লো সুপারিশ করে যদি না হিমায়িত উদ্বেগ অন্যথায় নির্দেশ করে। একটি সিন্থেটিক অ্যামোনিয়া প্ল্যান্টের জন্য একটি 4 মেগাওয়াট তাপ পুনরুদ্ধার সিস্টেমে, কাউন্টারফ্লো বনাম সমান্তরাল প্রবাহ ব্যবহার করে টিউব বান্ডিলের দৈর্ঘ্য 5.2 মিটার থেকে 3.7 মিটারে কমিয়েছে, সরাসরি মূলধন বিনিয়োগ এবং চাপ 18% কমিয়েছে।
চায়না শেল এবং টিউব হিট এক্সচেঞ্জার ইউনিটগুলি শিল্প জুড়ে গুরুত্বপূর্ণ ভূমিকা পালন করে। কলাম চার্ট আমাদের সরবরাহ করা জন্য সাধারণ তাপ শুল্কের রেঞ্জ দেখায় টিউব শীট তাপ এক্সচেঞ্জার বিভিন্ন সেক্টরে (2025 প্রকল্প পর্যালোচনার উপর ভিত্তি করে ডেটা)।
কলাম চার্ট অন্তর্দৃষ্টি: দ bar heights illustrate typical thermal duties handled by one শেল এবং টিউব তাপ এক্সচেঞ্জার মূল শিল্পে। উচ্চ ফিডওয়াটার গরম করার চাহিদার কারণে বিদ্যুৎ উৎপাদন ইউনিটগুলিতে প্রায়ই বড় ক্ষমতার (প্রতি এক্সচেঞ্জার 7.8 মেগাওয়াট) প্রয়োজন হয়। ব্যাগহাউসে প্রবেশের আগে ধাতব উদ্ভিদ (স্টিল, নন-লৌহঘটিত) ফ্লু গ্যাস তাপ পুনরুদ্ধারের জন্য গড় শুল্ক 5.5 মেগাওয়াট রিপোর্ট করে। পেট্রোকেমিক্যাল ক্র্যাকার প্রতি এক্সচেঞ্জারে প্রায় 4.2 মেগাওয়াট শুল্ক দিয়ে কাজ করে, যখন কয়লা রাসায়নিকের (মিথানল বা সিন্থেটিক অ্যামোনিয়া) সাধারণত 3.0 মেগাওয়াট ইউনিট প্রয়োজন হয়। একটি নেতৃস্থানীয় হিসাবে জিয়াংসু Shineng শিল্প তাপ এক্সচেঞ্জার সরবরাহকারী এই সেক্টরে 380 টিরও বেশি শেল এবং টিউব এক্সচেঞ্জার সরবরাহ করেছে। অভ্যন্তরীণ মঙ্গোলিয়ায় একটি 2024 প্রকল্পের জন্য, একটি একক শেল-এন্ড-টিউব বর্জ্য হিট এক্সচেঞ্জার 4.8 মেগাওয়াট পুনরুদ্ধার করেছে, বাষ্পের ব্যবহার 12,000 টন বার্ষিক কমিয়েছে, সরাসরি প্ল্যান্টের কার্বন পদচিহ্নকে উন্নত করেছে।
প্লেট বা এয়ার-কুলড এক্সচেঞ্জারের তুলনায়, শেল টাইপ হিট এক্সচেঞ্জার উচ্চ চাপ এবং ফাউলিং পরিষেবাগুলিতে সুবিধা প্রদান করে। রাডার চার্ট একটি সাধারণের জন্য চারটি বৈশিষ্ট্যের হার নির্ধারণ করে শেল এবং টিউব তাপ এক্সচেঞ্জার manufacturers নকশা
রাডার চার্ট মূল্যায়ন: দ blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For চায়না টিউব হিট এক্সচেঞ্জার অ্যাপ্লিকেশন, ধাতুবিদ্যা এবং কয়লা রাসায়নিক উদ্ভিদ চয়ন শেল এবং টিউব তাপ এক্সচেঞ্জার supplier শক্তিশালী কার্বন ইস্পাত বা স্টেইনলেস স্টীল নির্মাণের কারণে জিয়াংসু শাইনং। একটি 20 বছরের জীবনচক্রে, একটি ভালভাবে রক্ষণাবেক্ষণ করা শেল এবং টিউব ইউনিটের জন্য সাধারণত শুধুমাত্র দুটি টিউব প্রতিস্থাপনের প্রয়োজন হয়, যখন একটি প্লেট ইউনিটে পাঁচটি গ্যাসকেট ওভারহল প্রয়োজন হতে পারে। এটি নোংরা, উচ্চ-তাপমাত্রা প্রবাহের জন্য শেল এবং টিউবকে পছন্দের পছন্দ করে তোলে।
জিয়াংসু শাইনং কেমিক্যাল ইকুইপমেন্ট কোং, লি. বিশ্বব্যাপী 300 টিরও বেশি শেল এবং টিউব হিট এক্সচেঞ্জার রেফারেন্স একত্রিত করে। আমাদের চায়না শেল এবং টিউব হিট এক্সচেঞ্জার পণ্যগুলি সিন্থেটিক অ্যামোনিয়া বর্জ্য তাপ পুনরুদ্ধার, ধাতব চুল্লি কুলিং এবং পাওয়ার প্ল্যান্ট লুব অয়েল কুলারগুলিতে ব্যবহৃত হয়। আমরা বিদ্যমান শেলগুলির জন্য রেট্রোফিটিং এবং রিটিউবিং পরিষেবাও প্রদান করি, পরিষেবার জীবন 15 বছরেরও বেশি সময় ধরে প্রসারিত করি।

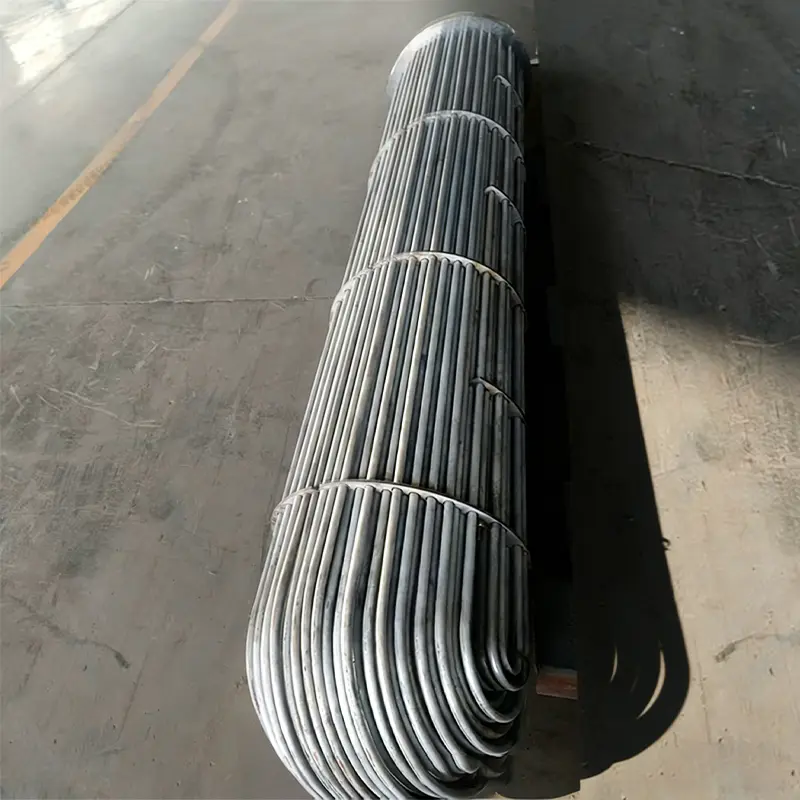

একটি নির্দিষ্ট টিউবশিটে নল তাপ এক্সচেঞ্জার নির্মাতারা নকশা, উভয় টিউব শীট শেলের সাথে ঢালাই করা হয়, তাপীয় সম্প্রসারণ সীমিত করে। ইউ-টিউব বান্ডিলগুলি বিনামূল্যে সম্প্রসারণ এবং সহজে পরিষ্কার করার অনুমতি দেয়, তবে বাঁক অঞ্চলটি পরিষ্কার করা সীমাবদ্ধ করে। জিয়াংসু শাইনং বড় তাপমাত্রার পার্থক্যের জন্য U-টিউবের সুপারিশ করেন (>100°C)।
ভালোভাবে পর্যবেক্ষণ করা হয়েছে শেল টাইপ হিট এক্সচেঞ্জার বর্ধিত চাপ হ্রাস এবং ঠান্ডা তরলের আউটলেট তাপমাত্রা হ্রাস দেখায়। যদি সামগ্রিকভাবে U ডিজাইনের মান থেকে 30% কমে যায়, তাহলে পরিষ্কার করার পরামর্শ দেওয়া হয়। যান্ত্রিক পরিষ্কার (টিউব ব্রাশিং) বা রাসায়নিক সঞ্চালন আমানতের প্রকারের উপর ভিত্তি করে প্রয়োগ করা হয়।
হ্যাঁ, তবে গ্যাস-সাইড হিট ট্রান্সফার সহগ কম (30-100 W/m²·K)। বর্ধিত পৃষ্ঠতল (টিউবের পাখনা) প্রায়ই ব্যবহার করা হয়। একটি হিসাবে শিল্প তাপ এক্সচেঞ্জার সরবরাহকারী , জিয়াংসু শাইনং বর্জ্য তাপ বয়লারের ফ্লু গ্যাস তাপ পুনরুদ্ধারের জন্য ফিনড-টিউব শেল এবং টিউব এক্সচেঞ্জার সরবরাহ করে, 72% পর্যন্ত দক্ষতা অর্জন করে।
